Pneumatik/hydraulik symboler
Fordon
•Glosträning 2.0
•för 7 månader sedan
Fredrik Johansson
Kungsmadskolan
 Bild |  Begrepp | |
|---|---|---|
 | Dubbelverkande cylinder, dämpning båda ändlägen | |
 | Snabbkoppling | |

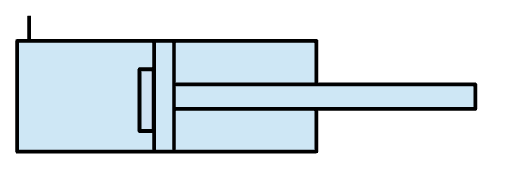

 | Enkelverkande cylinder, dämning ändläge minusrörelse | |
 | Justerbar strypventil | |
 | Backventil | |
 | Retur till tank | |
 | Tryckaccumulator med membran | |
 | Manometer | |
 | Avstängningskran | |
 | Trycksensor | |
 | Kylare | |
 | Pneumatikmotor | |
 | Hydraulmotor | |
 | Hydraulpump | |
 | Tryckstyrd variabel hydraulpump | |
 | Tryckluftstank | |
 | filter | |
 | Filter med vattenavskiljare | |
 | 3/2 ventil | |
 | Tryckstyrd 3/2 ventil | |
 | Elstyrd 3/2 ventil | |

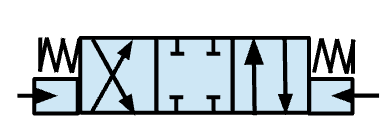

 | Tryckstyrd 4/3 ventil closed center | |

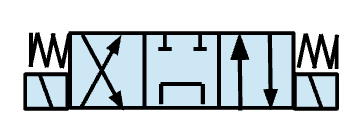

 | Elstyrd 4/3 ventil open center | |

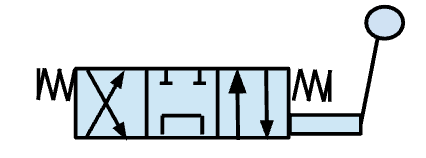

 | Spakstyrd 4/3 ventil open center | |
 | Elstyrd 2/2 ventil | |
 | Tryckreduceringsventil | |
 | Tryckbegränsningsventil | |

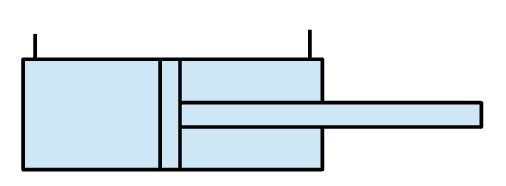

 | Dubbelverkande cylinder | |
 | Lufttork | |
 | Luftbälg (till luftfjädring) | |
 | OCH ventil (AND) | |
 | ELLER ventil (OR) |
